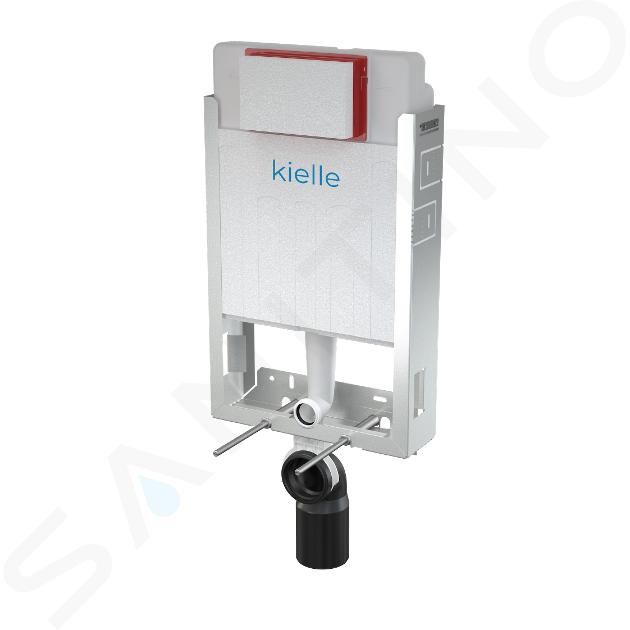

kielle Genesis - Bâti-support pour WC suspendu, installation en maçonnerie 70005150

Bâti-support pour d'installation pré-mural pour toilettes suspendues, pour maçonner

• Pour toilettes suspendues
• Pour des structures en maçonnerie massives et au mur porteur - procédé humide
• Pour le montage d'un WC suspendu avec entraxe de 180 mm
• Convient pour les rénovations

Caractéristique

• Porte-déchets
• Double rinçage réglable indépendamment et avec réserve hygiénique
• Compatible avec tous les plaques de déclenchement kielle
• La construction d'une isolation en polystyrène du réservoir simplifie la maçonnerie, empêche la rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
• Matériau du support : métal galvanisé

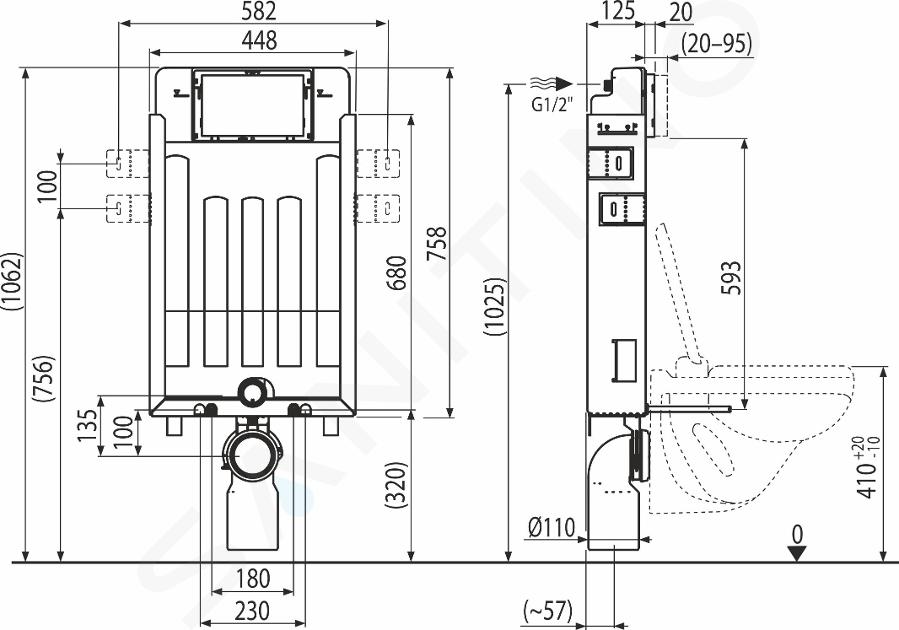

• Hauteur de montage 1062 mm
• Possibilité de rinçage intégré à distance ou par capteur
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Structure portante galvanisée avec quatre supports pour une installation facile
• Alimentation d'eau par l'arrière
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Profondeur de construction 125 mm
• La solution technique permet l'ancrage sur une surface inégale découpée dans le mur sans qu'il soit nécessaire d'aligner le mur arrière dans une plage de 50 mm
• Pièce en polystyrène amovible pour un accès facile lors de l'installation

Paramètres techniques

• Plage de pression d'eau recommandée 0,3 - 0,5 MPa

• Plage fonctionnelle de pression d'eau 0,05 - 1,6 MPa
• Réserve hygiénique 3 l
• Petite chasse 2,5 - 3,5 l
• Grande chasse 6 -9 l
• Volume d'eau dans le réservoir de 9 l
• Raccordement d'eau par derrière ou par dessus à travers des trous de montage G1/2"
• Réglage standard de la petite chasse d'eau 3 l
• Réglage standard de la grande chasse d'eau 6 l
• Test de charge 400 kg

Contenu de la livraison

• Kit de fixation pour la cuvette des toilettes : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• Kit de fixation : vis Ø8 × 60 - 4 pcs, cheville Ø12 - 4 pcs
• Coude de siphon HT 90/110 polyéthylène, PE-HD
• Réservoir avec raccords de remplissage et de vidange
• Cadre avec structure de support galvanisé
• Raccord 1/2 "pour le raccordement à l'eau avec vanne d'angle intégrée Schell 1/2" -3/8 "
• Joint de vidage, cavalier en polypropylène
• Joint d'entrée, presse-étoupe en polypropylène
