Alcadrain Inbouwreservoirs - Installation murale pour toilettes murales, distributeur de comprimés, hauteur 1,12 m AM121/1120

Système d'installation pré-murale pour l'installation à sec - dans les plaques de plâtre

• Elément de support pour toilettes suspendues avec réservoir de chasse d'eau intégré
• pour le montage devant un mur porteur ou dans une construction en plaques de plâtre
• pour une épaisseur de sol de 0 à 200 mm
• pour l'installation d'un WC suspendu avec un espacement de raccordement de 180 mm ou 230 mm
• pour le rinçage automatique du système d'alimentation en eau chaude et froide

Caractéristiques

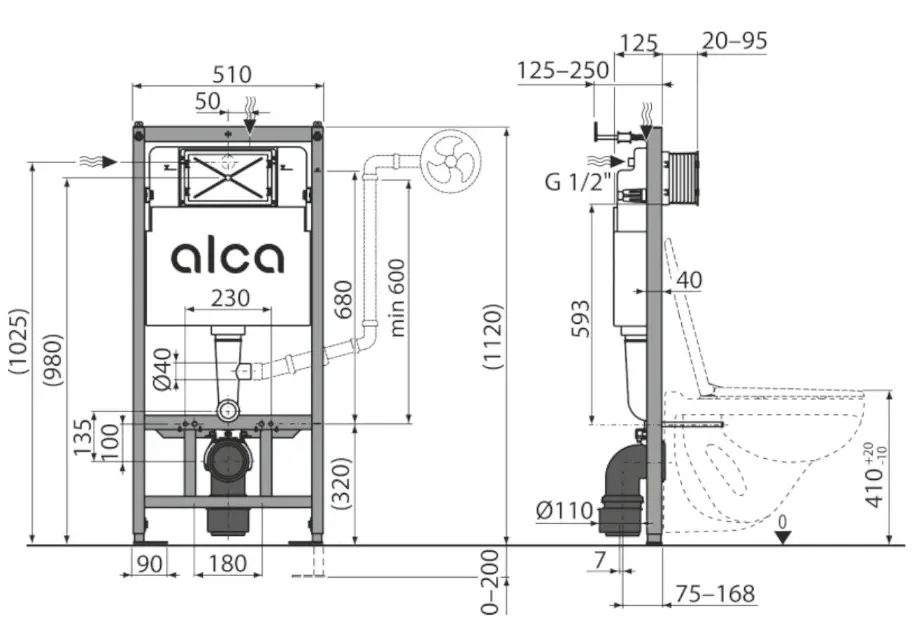

• hauteur : 1120 mm
• comprend un distributeur de comprimés pour les toilettes
• pattes d'extension d'ancrage réglables avec frein dans la plage de 0 à 200 mm
• Nivellement et repères centrales marqués visiblement sur le réservoir
• Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-93 mm
• vanne d'angle permettant de raccorder l'eau froide au système de tuyauterie Mepla
• vanne d'angle permettant de raccorder de l'eau chaude au système de tuyauterie Mepla
• double électrovanne avec électronique de contrôle et capteur de niveau d'eau
• la conception du cadre permet de l'ancrer à une cloison séparée en plaques de plâtre suffisamment porteuse ou devant un mur porteur
• le système installé est recouvert d'une plaque de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est nécessaire
• La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
• Préparation pour le raccordement d'un support avec adaptateur G1/2" pour sièges de bidet et douches
• Les charnières de réservoirs avec un matériau à deux composants isolent la transmission des vibrations des bâtiments
• possibilité de basculer le réservoir pour faciliter l'installation dans des bâtiments en bois ou des cellules mobiles
• double chasse d'eau réglable indépendamment avec réserve d'hygiène
• Option de rinçage à distance ou par capteur intégré
• Compatible avec toutes les plaques de déclenchement Alca
• Montage sans outil
• Arrivée de l’eau par l’arrière / par le haut au centre
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Profondeur de montage réglable de 20 à 95,5 mm
• Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté
• Matériau de la structure porteuse : métal revêtu de couleur en poudre
• Profondeur de montage 125 mm
• il est nécessaire d'acheter un bloc d'alimentation (12V DC min 1A) - recommandé AEZ310
• signalisation acoustique d'un système de chasse d'eau automatique défectueux
• possibilité de régler l'heure d'activation de la chasse d'eau automatique
• possibilité de régler la durée du rinçage automatique
• possibilité de régler le volume du signal sonore lorsque le système de rinçage automatique ne fonctionne pas

Paramètres techniques

• raccordement à l'eau par le haut via les trous de montage G1/2"
• Pression d’eau fonctionnelle : 0,05 - 1,0 MPa
• Pression d'eau recommandée : 0,3 - 0,5 MPa
• Grande chasse d’eau : 6 - 9 l
• Petite chasse d’eau : 2,5 - 3,5 l
• Grande chasse d'eau standard : 6 l
• Petite chasse d'eau standard : 3 l
• Réserve hygiénique : 3 l
• Volume d'eau dans le réservoir : 9 l
• Essai de charge : 400 kg

L’ensemble comprend :

• Réservoir avec raccords de remplissage et de vidange
• Cadre autoportant
• Deux vannes d'angle Schell 1/2"-3/8
• kit de fixation : vis diamètre 8x60 - 4 pcs, cheville diamètre 12 mm - 4 pcs
• Kit de fixation pour la cuvette : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• coude à déchets HT 90/90 polyéthylène, PE-HD
• réduction des déchets HT 90/110 polyéthylène, PE+HD
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelée
• Joint de vidage, raccord en polypropylène, joint de raccord
• Un jeu de caches d'installation pour protéger les trous de connexion lors de l'installation du système
• Couvercle de trou de service en deux parties, facilement raccourci
• kit pour tablettes WC
• électronique de commande avec capteur intégré pour la surveillance du niveau d'eau
• support électronique
• électrovannes
